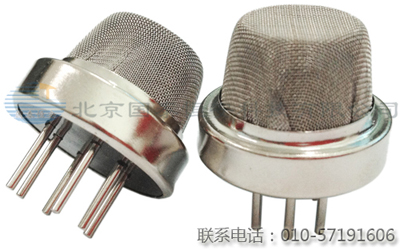

2M003型一氧化碳传感器是低成本高性能的气体检测传感器可用于工业、矿业及民用对 CO气体的检测。可应用于感应一氧化碳气体浓度产品，例如：工业型一氧化碳检测仪，矿用一氧化碳检测报警仪及家用一氧化碳检测报警器等检测一氧化碳气体潜在危害的场所或需要一氧化碳气体浓度数值的产品。

特性参数

 基本测试电路及测试条件

1、测试电路

2、测试条件

回路电压：VC=5V      加热电压：VH=5V；1V           负载电阻：RL=10K

3、检测和工作方式

   接线图                                              温度补偿电路

A-a内部短路，为敏感电阻第一测量极。        根据器件的特性曲线，器件在 -10一+50℃

B-b内部短路，为敏感电阻第二测量极。        情况下，器件的响应差别较大，所以要进

H-h为加热丝的两极。                        行补偿，补偿部分电路如上图。

 电路注：供货器件中所给VRL值是指测试下干净空气中的值加热。

注意事项

1.本传感器的洁净空气是指25士2℃、60％RH的大气环境。

2.使用本传感器时，必须预热（5V、1V）120分钟以上，再进行报警器的调试。

3.调试报警器的气室要大于100升。

4.电路设计中，要考虑先给传感器3-5分钟的5V连续加热，报警器处于不报警状态，

然后在转入30秒清洗、30秒工作监测状态。

5.工作环境：-40-+60℃、相对湿度＜90％，禁止在强腐蚀性环境下工作。温湿度及

其他气体对半导体传感器有较大影响，使用时请注意使用环境。

6.以上所给参数是特定传感器的曲型特性，不同传感器会有所差别。

-------------------------------------------------------------------------------------------------------------------
