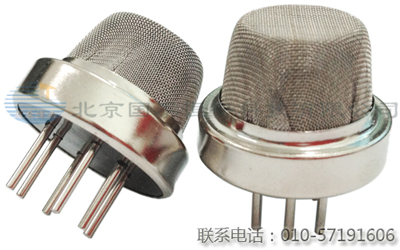

   2M009甲苯气体传感器用于工业对甲苯气体的检测。甲苯气体传感器可应用于感应甲苯气体浓度产品，例如：工业甲苯检测仪，实验室用甲苯气体检测报警仪等测甲苯气体潜在危害的场所或需要甲苯气体浓度数值的产品。

  特性参数

项目	技术指标
检测气体	汽油挥发气
检测原理	半导体
建议量程	0-500ppm
回路电压	(Vc)5-24V
取样电阻	(RL)0.5-20KΩ
加热电压	(VH)5±0.1V
加热功率	(P)约750mW
灵敏度	R0(air)/RS (100ppmC6H5CH3)＞5
响应时间	Tres＜10秒
恢复时间	Trec＜30秒
预期寿命	3-5年



































基本测试电路及测试条件

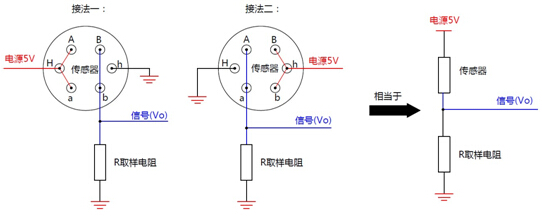

1.测试电路

2.测试条件

回路电压：VC=5V            加热电压：VH=5V            负载电阻：RL=2K

注：供货器件中所给VRL值是指此测试下干净空气中的值。

      接线图                                                 温度补偿电路



A-a内部短路，为敏感电阻第一测量极       根据器件的特性曲线，器件在 -10一+50℃

B-b内部短路，为敏感电阻第二测量极       情况下，器件的响应差别较大，所以要进

H-h为加热丝的两极                                                     行补偿，补偿部分电路如上图。

注意事项

1.本传感器的洁净空气是指25士2℃、60％RH的大气环境。

2.使用本传感器时，必须预热(5V、 lV)120分钟以上，再进行报警器的调试。

3.调试报警器的气室要大于100升。

4.电路设计中，要考虑先给传感器3-5分钟的5V连续加热，报警器处于不报警状态，然后再转入30秒清洗、30秒工作监测状态。

5.工作环境：-40-+60℃、相对湿度＜90％，禁止在强腐蚀性环境下工作。温湿度及其他气体对半导体传感器有较大影响，使用时请注意使用环境。

6.以上所给参数是特定传感器的典型特性，不同传感器之间会有所差别。



-------------------------------------------------------------------------------------------------------------------
